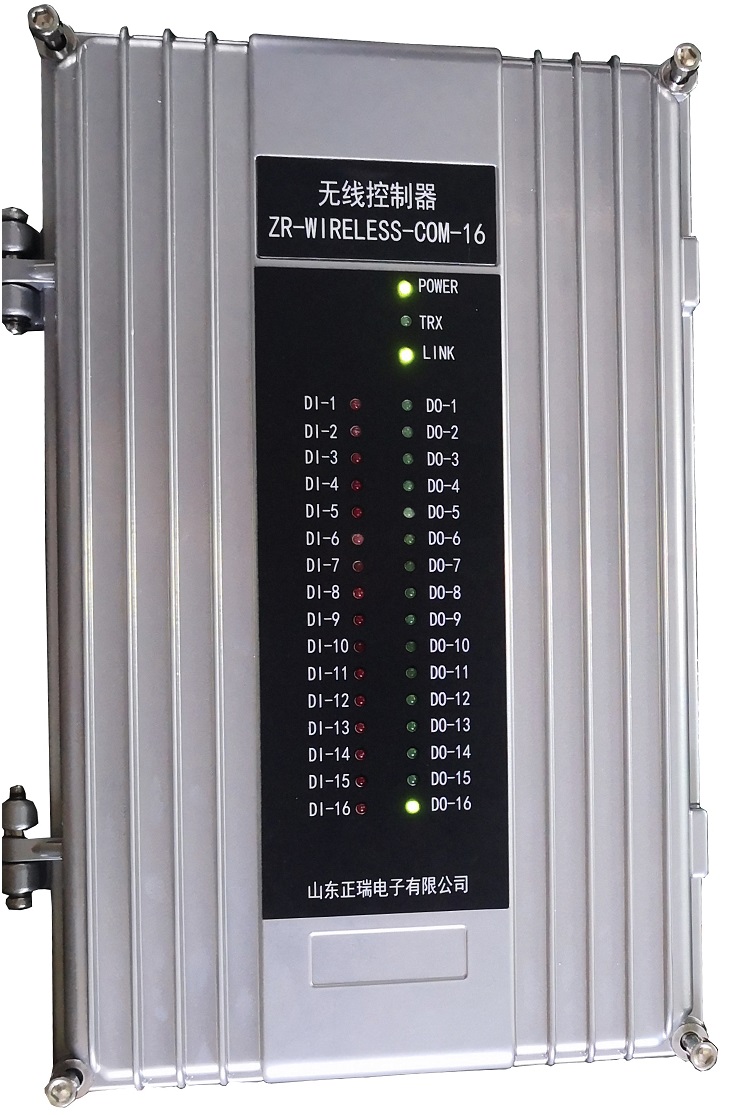

堆取料機無線控制器 ZRWCOM-16

編輯:正瑞電子   發布時間:2022-05-25   閱讀:2567

一、綜述


在大型生產企業如煤礦、洗煤廠、熱電廠、鋼鐵、冶金公司及港口等取料場,均采用自動化取料機進行自動化作業。自動取料機的控制一般通過控制電纜連接到DCS或PLC等控制系統中,由控制系統控制自動取料機的運行,實現高效作業。由于自動取料機控制電纜在長期工作中存在彎折老化的問題,造成控制電纜折損的現象時常發生,給自動取料機的控制帶來麻煩,也存在安全隱患。因此,對堆取料機的控制回路實現無線遠程鏈接就非常有必要。

山東正瑞堆取料機無線控制器(ZR-WIRLESS-COM-16),具有16路DI,16路DO。采用最先進LORA通信技術


通過對頻譜直擴實現擴展頻譜通信,最直接的過濾了強無線電磁干擾;

通過采用偽隨機碼、頻道劃分及對設備EID識別等多重技術,實現了最優抗干擾能力。

對頻道內頻譜的自動優化算法,實現了將無線電多徑效應轉變為高繞射效能,極大的提高了無線傳播的信號傳播距離。

通過對無線鏈路的實時監控,提高了無線鏈路傳輸的可靠性。

主控芯片采用32位高性能處理器,實現了DI信號、無線鏈路及DO控制信號的短時延傳輸。無線控制信道端到端響應時間不大于200ms。

通過采用該無線控制技術對料場取料機的DCS/PLC控制電纜無線鏈路改造,對自動化生產作業的效率及可靠性會有極大的提高,有利于增加企業經濟效益。

二、功能描述
  ZR-WIRELESS-COM-16無線控制器成對使用,每個控制器都有16路開關量輸入和16路繼電器輸出,通過無線同步兩端輸入和輸出狀態,即一端控制器輸入開關閉合,另一端控制器相對應的輸出繼電器同步閉合,一端控制器輸入開關斷開,另一端控制器的相對應輸出繼電器同步斷開,各個通道互相獨立。用戶無需現場布線就可以達到遠程控制的目的。

  堆取料機無線遠程控制器ZR-WIRELESS-COM-16采用防塵,防水,防爆外殼設計,廣泛應用于工業遙控器、工業現場監控、水廠自動化等項目。

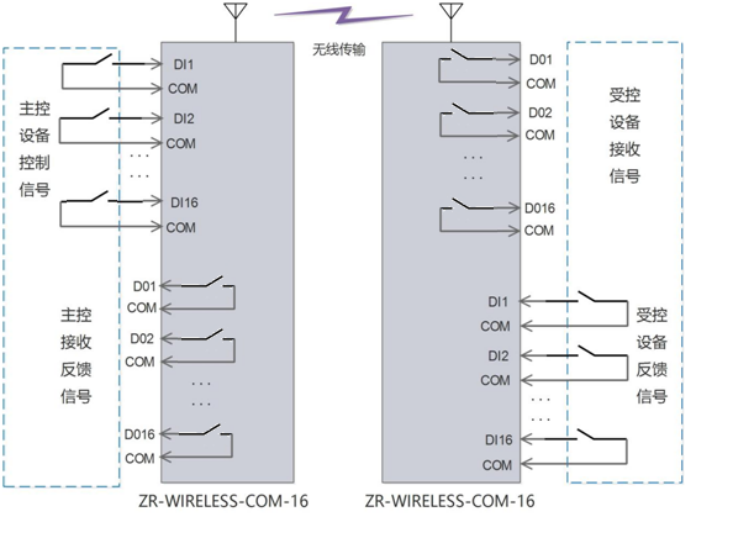

無線控制器開關狀態雙向反饋示意圖


三、性質指標


特性

規格參數

備注

電源

DC9-30V

建議DC12V

功耗

<5W


輸出

16路

DO

輸出類型

繼電器接點

最大負載220VAC/1.5A,DC24V/3A

輸入

16路

DI

輸入類型

24V有源

外部設備為無源接點

無線頻率

470CN

頻點可按要求

無線調制方式

LORA


無線發射功率

<50mW(17DB)


無線接收靈敏度

> -130dbm


無線信噪比

SNR>-15


傳輸距離

5-10KM

野外空曠地帶

雙向控制時延

200ms


尺寸

330mm*230mm*93mm



四、接口功能

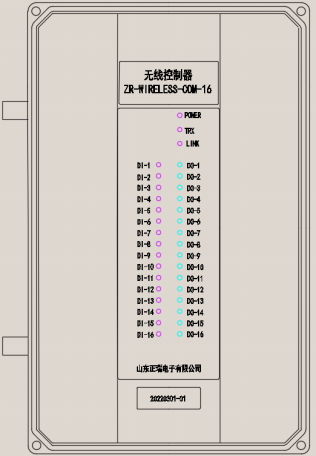

1、指示燈含義

lPOWER:電源指示;

lTRX:數據收發指示;

lLINK:鏈路連接指示

lDI-1~DI-16:輸入狀態指示,開關閉合時燈亮;

lDO-1~DO-16:輸出繼電器狀態指示,繼電器閉合時燈亮;

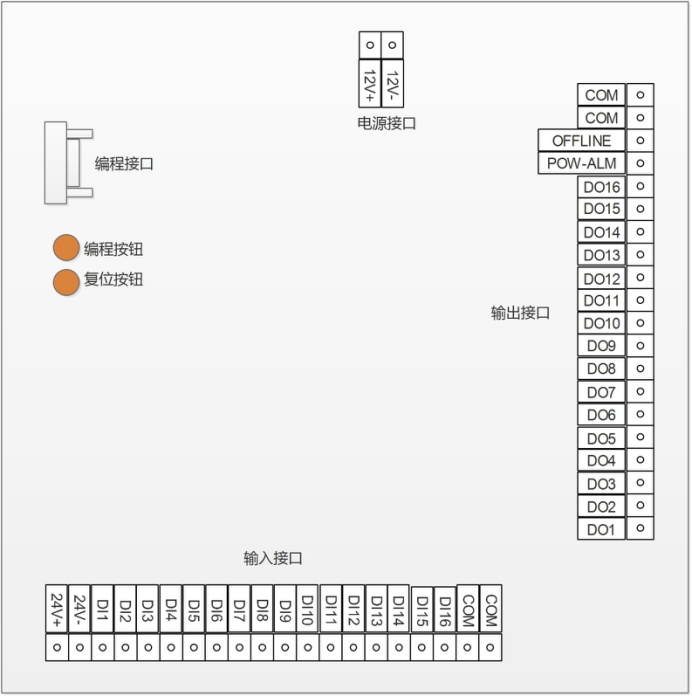

2、接線端子圖
