一、系統概述

 蓄電池在線監測管理系統是針對UPS電源系統和蓄電池系統使用的2V、6V、12V閥控鉛酸蓄電池而開發的專用監測管理系統，廣泛應用在電力、電廠、通訊、石化、金融、鐵路和部隊等重要的場所和部門。

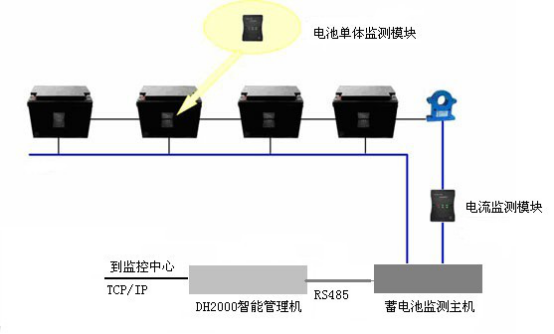

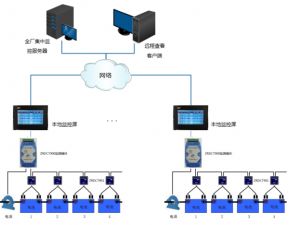

二、系統工作原理圖

三、系統組成部分

蓄電池監測系統由計算機、監測系統、相關軟件和輔助部件構成，可同時管理兩組蓄電池。

1.蓄電池監測系統監測主機

一臺監測主機可以管理兩組蓄電池，可以完成對不同只數蓄電池組的監測管理。采集電池組的電壓、電流、環境溫度。采集單電池電壓和內阻。具有遠程（集中）管理RS-485接口、RS-232接口、操作鍵盤、漢字（或數碼、字符、因規格型號而異）顯示面板、聲光報警及報警接點輸出。實時顯示電池數據，存儲數據，查詢數據，智能分析數據，對異常的電池運行情況進行及時報警。數據傳輸，把采集到的數據通過RS-232借口上傳到PC機中。

監測主機圖

2.PC機客戶端監測軟件

 蓄電池監測系統軟件直觀顯示電池實時數據，強大的后臺數據庫存儲歷史數據，可以方便地查詢歷史數據，智能分析數據，通過圖表曲線方式直觀顯示各種數據，并自動生成數據報表。對異常的電池運行情況進行及時報警，并詳細報告報警信息，報警結束后保存報警信息，給維護人員提供了電池維護的參考。操作人員按權限進行管理，與監測中心軟件共同使用，通過網絡實現遠程集中監控。

監測中心服務器端軟件

蓄電池監測系統可以對所監測的所有的局站或機房的電池進行各種數據處理，所具有的數據處理功能與客戶端類似，功能十分強大，對所有異常的電池運行情況進行及時報警，并詳細報告報警信息，報警結束后保存報警信息，給維護人員提供了電池維護的參考。操作人員按權限進行管理，與客戶端軟件共同使用，通過網絡實現遠程集中監控，實現了在監測中心就可以監測到所管理的所有電池組，并且不受空間和時間的限制。

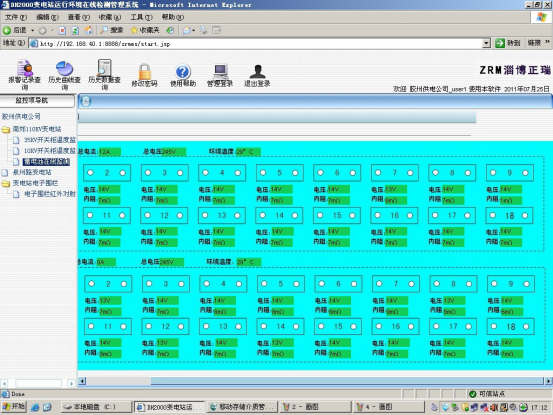

軟件圖

3.蓄電池監測系統輔助部件

蓄電池監測系統進行安裝所需的附件，測試線和傳感器等。

四、性能指標及系統特點

 1、OES-1000蓄電池監測系統特點

獨有技術實現在線檢測蓄電池內阻，一臺設備可同時監測120只蓄電池

全電子式蓄電池自動尋檢，高速可靠

智能化數據處理，消除電池失效帶來的隱患

運行事件記錄管理，供事后維護分析

實時故障報警，及時發現電池運行故障

分散監控、分級管理，節省投入，方便維護管理

通信接口簡單實用，操作簡單方便

報警閾值可任意設置

蓄電池在線監測裝置本身的工作具有有效的抗干擾性，運行穩定，同時在其工作過程中對所接設備不會產生干擾和不良影響。

2、OES-1000蓄電池監測系統基本功能

單電池電壓、內阻監測

電池組電壓、充放電電流監測

電池組工作環境溫度監測

在線估算容量

電池組過充、過放、浮充電壓高、浮充電壓低和充放電電流過大告警

單電池浮充電壓高、浮充電壓低和單電池過放告警

環境溫度過高、過低告警

系統本身運行故障告警

實時數據、實時告警事件存儲

實時數據、實時告警查詢

歷史事件、歷史數據查詢

放電曲線分析

工作環境

室內溫度：-5℃～+55℃

大氣壓力：80～106Kpa

相對濕度：小于或等于98％

海  拔：1000米

3、蓄電池監測技術規格

單電池電壓測試范圍   0~16v 電池組電流測試精度 與電流傳感器有關

單電池電壓測試精度   0.2% 環境溫度測試范圍 0~75℃

單電池內阻測試范圍   0~100mΩ 環境溫度測試精度 2℃

單電池內阻測試精度   5% 工作環境溫度 -5~45℃

電池組電壓測試范圍   0~1000v 工作環境濕度 <90RH%

電池組電壓測試精度   0.2% 安全指標 符合GB4793-84標準

電池組電流測試范圍   與電流傳感器有關 主機絕緣電阻＞5M 絕緣強度 1500V/50Hz

現場實物圖
