1、簡介

溫濕度自動聯動控制器用于變電站內高低壓開關室、設備間等電氣室內的設備。主要檢查柜內的，柜內的溫度和濕度，可以帶風扇和加熱板。可以防止凝露，防止高低溫對器件的老化。具有485通信接口功能，可與高位機進行通信，通信協議采用modbus通信規約。

溫濕度自動聯動風機控制器由溫濕度變送器、風機聯動控制器、交流接觸器等組成。

2、溫濕度自動控制風機原理

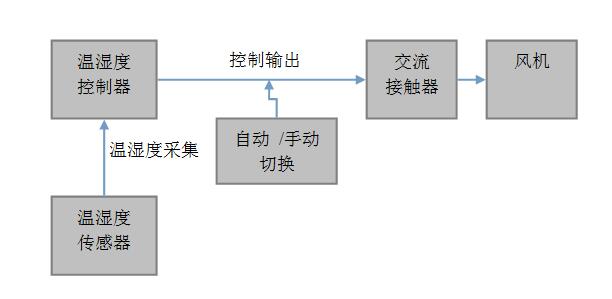

（原理圖）

固定好溫濕度變送器后，在變送器中可設定報警上限，超過報警值，變送器內繼電器閉合，給聯動控制器信號，聯動控制器收到報警信號，輸出動作信號到空調或風機，使空調或風機自動啟動，溫濕度低于設定值后，繼電器開啟，聯動控制器收到信號，自動控制空調或風機關停。該系統同時也設計了手動控制功能，現場值班人員也可根據自己判斷，手動控制空調或風機啟停。

3、關鍵部件介紹

（1）溫濕度變送器
    溫濕度變送器以溫濕度一體式的探頭作為測溫元件。監測室內溫濕度，當溫度或濕度超過設置的上限值時，溫濕度控制器控制風機啟動。當溫度和濕度低于下限值時，溫濕度控制器關閉風機。

 技術參數：

（2）風機聯動控制器
技術參數：

直流12v供電

帶485通信，Modbus通信協議

4路開關量輸入，2路控制輸出。2路報警輸出。

（3）交流接觸器：

適用于交流50Hz或60Hz，電壓至690V、電流至95A的電路中，供遠距離接通與分?jǐn)嚯娐芳邦l繁起動、控制交流電動機，接觸器還可加裝積木式輔助觸頭組、空氣延時頭、機械聯鎖機構等附件，組成延時接觸器、可逆接觸器、星三角起動器，并且可以和熱繼電器直接插接安裝組成電起動器。

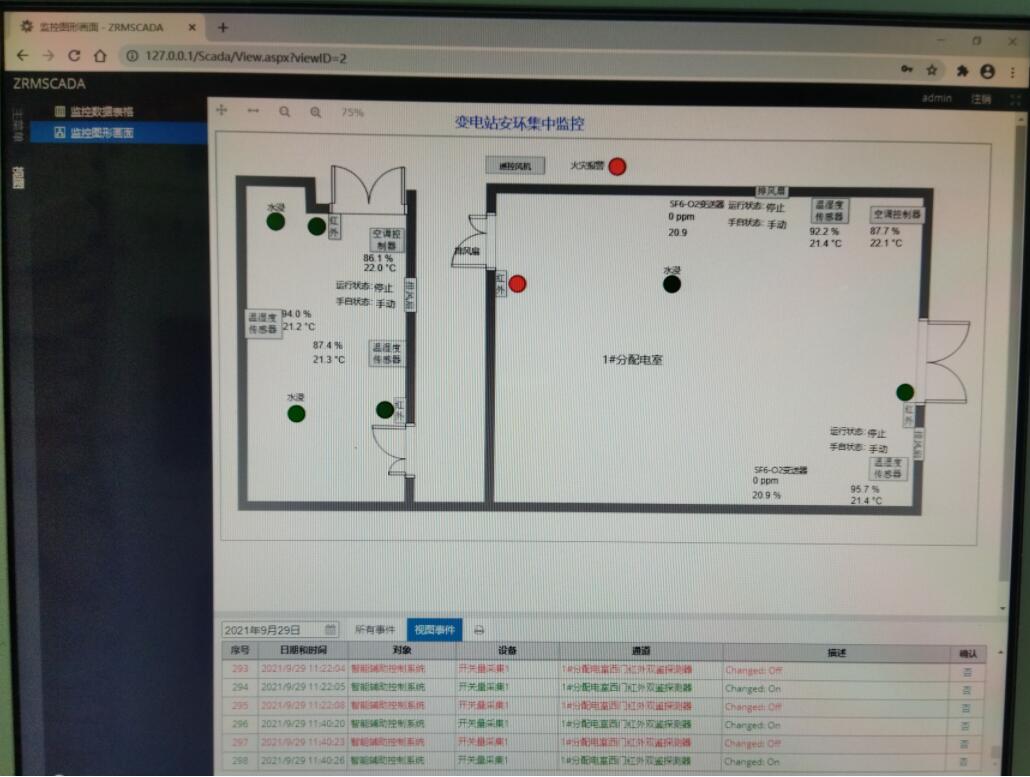

4、系統監控畫面

溫濕度自動控制風機可以根據現場溫度和濕度自動控制風機，無需人員檢測現場溫濕度，也可手動開關風機，使設備環境溫度保持在一個適宜范圍內，節省了人力，減少了安全風險，能夠提高無人值守或少人值守的變電站的安全水平。
