電力測溫系統中，電纜溫度監測的方法有哪些？

摘要：電力電纜在現代電力輸配電系統的構建和運作過程中，具有非常重要的作用。在現階段的電力系統實際運行過程中，由于各種不同類型的故障出現，會導致其整體溫度越來越高。這樣就會直接導致電纜出現過熱或者是絕緣老化的現象。因此，采取有針對性的措施實現對電力電纜溫度的有效監測，具有實質性意義。本文從就地監測方法和遠程監測方法這兩個角度出發，對其進行綜合分析，為電力電纜溫度監測質量提供有效保障。

      在當前我國現代社會快速發展的背景下，電力行業的整體發展勢頭比較良好。電力行業在日常經營管理過程中，為了保證其整體運行效果，需要在實踐中采取有針對性的措施保證電纜在運行時的安全性和可靠性。由于電力電纜本身的占地面積比較小，所以會受到一些自然因素條件的影響，甚至是一些電磁干擾現象都比較小。由于現代電力行業的快速發展，促使電網規模不斷提升，電力電纜在整個供電系統中具有非常重要的影響和作用。電纜本身的絕緣性能相對比較良好，電源絕緣性能能夠直接對電纜是否處于穩定狀態產生影響。在電纜實際運行過程中，導體本身溫度對絕緣材料壽命能夠產生一定決定性影響。通過對電力電纜現階段實際應用情況進行分析，需要采取符合實際要求的溫度監測方法，這樣不僅有利于對存在于電力電纜中的問題起到良好的處理，而且還能夠對電力電纜潛在的一些溫度問題起到良好的控制效果。

       1.電力電纜溫度就地監測方法的實際應用

       在針對電力電纜進行溫度監測的時候，可以通過就地監測的方式進行。這種方式在應用時，必須要選擇符合實際要求的傳感器，將測得的對象溫度信號逐漸轉變成為電信號。在轉換之后，可以將其送入到適當的監測點進行監測，通過科學合理的方式，將溫度的最終測量結果進行充分有效的展示。就地監測方法在實際應用過程中，其成本普遍比較低，同時由于布線具有簡潔性，所以在施工過程中，其整體施工量比較小。但是該方法也有缺點，那就是在實際應用時，儀器在工作時的環境狀態并不是很理想，所以工作人員必須要對其進行實地考察，對測量溫度進行實時有效的記錄和分析。

       1.1引線接頭測溫法

       引線接頭溫度測量方法在實際應用過程中，其主要是在接頭的位置處，安裝引線測量裝置。在測量時，一旦測量的溫度已經大于提前設定好的溫度值時，彈簧觸點就會自動處于閉合狀態，最終實現信號報警的有效啟動。這種方法在實際應用過程中，不僅具有一定的可靠性，而且其整體運行效果比較良好。但是需要注意的一點就是，該方法在應用時，仍然存在一些缺點，那就是不能夠完全保證監測數據的準確性，同時無法實現對溫度歷史數據的記錄。這樣該方法在應用時，就無法實現對溫度的整個變化趨勢進行了解。

       1.2接觸式電信號測溫法

       接觸式電信號測量方法是現階段使用比較廣泛的一種方法，該方法的整體使用效果比較良好，同時該方法在操作起來比較簡單，而且價格也比較低廉。與此同時，該方法在實際應用時，在針對物體進行測量時，能夠直接對物體的真實溫度進行有效的側林。電力電子技術在現代社會的快速發展，溫度傳感器在其中的整體應用得到了一定的進步和發展。溫度傳感器已經逐漸從過去比較簡單的熱點偶等獨立原件，逐漸發展到可以對集成溫度控制器進行模擬的狀態。在這種形勢下，其整體精度、抗干擾能力等都得到了明顯的提升，在實際操作方面，也越來越簡化，為操作人員提供方便快捷的方式。熱敏電阻測量方法在實際應用過程中，其主要是通過導體或者是半導體科學合理的利用，促使其電阻值能夠與溫度的變化來帶動自己的變化，從而得出準確有效的溫度測量結果。熱電偶式溫度測量方法在應用時，其應用原理主要是根據熱電效應進行，在測量時，將兩個成分具有明顯差異性的導體進行有效連接，利用這兩個成分不同導體相互之間的溫度差產生的電動勢，實現對溫度的有效測量。 熱敏電阻本身就是一種溫度測量的元件，熱敏電阻的優勢特點以及不足基本上是以一種并存的狀態存在。電阻本身的體積比較小，其靈敏性比較高，這種方法在使用時，其輸出信號比較大，溫度值也可以直接顯示出來等，這些都是熱敏電阻在實際應用過程中的優勢特點。與此同時，熱敏電阻的這些優勢在一些信號遠距離傳輸過程中，能夠得到充分體現，同時熱敏電阻本身作為一種溫度測量元件，在航空領域中得到了廣泛應用，同時其整體應用效果普遍比較良好。但是需要注意的一點就是熱敏電阻在應用時，其本身并不具備互換性特征，同時每一個熱敏電阻在應用時，都需要有獨立的接線、布線等，整個過程具有一定的復雜性，同時還會在無形當中增加損耗。



       2.電力電纜溫度遠程監測方法的實際應用

       2.1感溫電纜溫度監測法

       感溫電纜內部會涂抹兩根或者是兩根以上的熱絕緣材料的彈性鋼絲。感溫電纜溫度監測法在實際應用過程中，其主要遵循的應用原理就是如果處于正常運行的狀態下，那么鋼絲相互之間就會出現相互絕緣的狀態，但是如果監測到外部環境溫度已經達到了絕緣材料預定的熔化溫度時，需要結合實際情況，及時采取有針對性的措施對其進行控制。這樣能夠盡可能避免由于電纜絕緣層受到破壞影響，導致短路現象的發生。

       感溫電纜溫度監測方法在應用時，其最明顯的優勢特點之一就是，該方法的整體結構比較簡單，而且需要投入的成本也比較少。與此同時，該方法在監測過后的監測結果，可以直接被納入到火災報警控制屏當中，有利于保證其穩定有效的運行。但是這種方法在應用時，其最大的缺點之一就是系統在安裝和維護過程中會受到很多因素條件的阻礙影響，報警溫度很難得到有效的固定。同時，該方法只能單純對某一段的溫度進行監測，但是卻無法實現對故障具體位置進行確定。

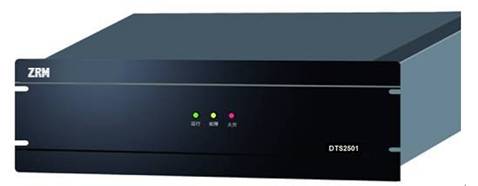

       2.2分布式光纖測溫法



   分布式光纖溫度測量這種方法最初是在二十世紀七十年代發展起來，該技術近年來各個工業領域中得到了廣泛應用。現階段，光纖溫度測量技術在應用時，如果只是單純按照其工作原理對其進行分類，那么可以包括拉曼散射、光纖光柵這兩種類型。拉曼散射這種原理在實際應用過程中，可以分為兩種不同的形式，其一是在光時域的基礎上，其二則是在光頻域基礎上實現的分布式光纖溫度傳感技術。

       拉曼散射在實際應用過程中，其缺點就是如果光纖某一區域內的溫度法變化的時候，在針對實際情況進行計算時，其整體算法方式會將這些異常溫度自動剔除。由此可以看出，該方法在應用時，對于一些異常溫度根本無法監測，同時由于光纖出現過度彎曲或者是擠壓等問題，都會導致測量精度受到嚴重的影響。除此之外，光纖分布式溫度監測系統構建和使用過程中，需要投入非常多的資金給予支持。

       3.結束語

       在當前我國現有的電力電纜溫度監測方法，不僅有一定的優勢特點，同時各個方法也有不同的缺點。因此，在實際應用過程中，要結合實際情況，對這些不同類型的方法進行科學合理的選擇和利用，這樣不僅能夠保證溫度監測的最終質量，而且還能夠保證監測數據具有真實性和有效性。只有將這些監測數據科學合理的利用，才能夠實現對電力電纜的正常運行和維修保護。
