“小創新，增工作安全”系列之——無源無線測溫讓設備更安全

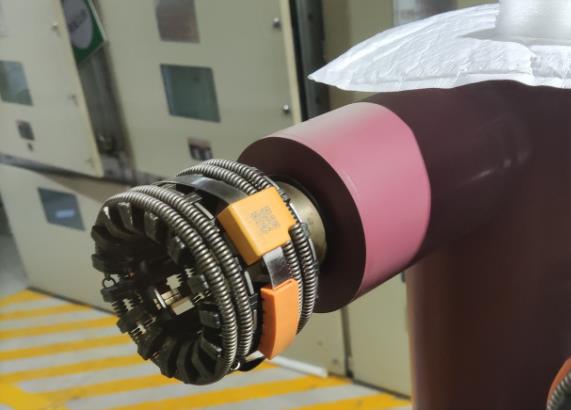

   據了解，選煤廠電氣設備故障大多是由于大電流運行、設備老化、絕緣水平下降等原因?qū)е拢瑥亩l(fā)燃燒，爆炸等事故問題。該廠在實現了“一機在手，送電無憂”的智能遠程停送電改造后，又以打造智能化選煤廠為依托，在高壓及低壓開關柜內，安裝無源無線測溫傳感器。該傳感器直接安裝在開關柜觸頭或電纜接頭上，采用 CT 取電，將溫度變化的信號傳到信號處理及無線發射器，進行信號處理，并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器，通過無線傳輸方式將數據發送至無線溫度監測主機，溫度監測主機通過無線／有線通信方式發送到平臺，通過瀏覽器，手機APP可以實時查看溫度數據。

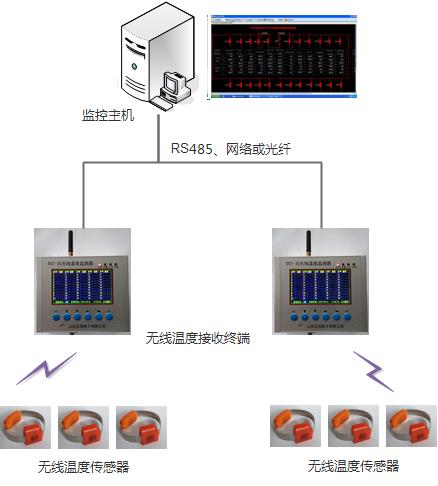

開關柜無線測溫系統組成：

系統主要由無線溫度傳感器、無線溫度監測器、系統軟件三部分組成。

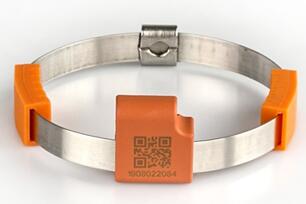

（1）無線溫度傳感器

無源無線溫度傳感器具有小巧的體積，與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。

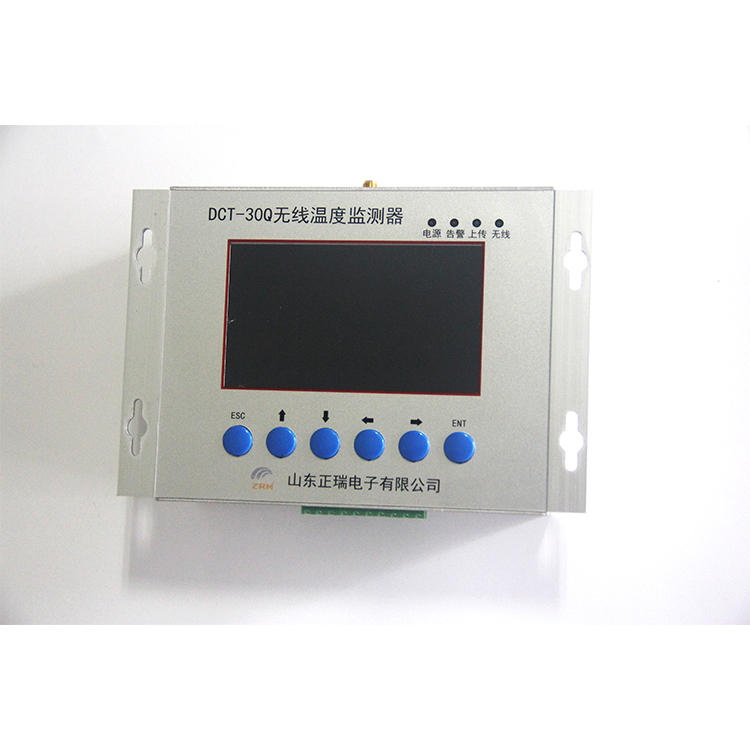

（2）無線溫度監測器

 無線測溫監測器用于接收無線溫度傳感器發射的無線數字信號, 并將信號轉換成電信號,經內部電路處理，通過彩色液晶顯示屏顯示當前所測溫度。同時上傳到監控主機，使運行人員能夠?qū)囟冗M(jìn)行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。

（3）系統軟件

山東正瑞ZRMSCADA無線測溫監控軟件界面可根據用戶要求組態各種畫面。可以采集無線溫度監測器數據，通過組態畫面實時顯示溫度，超限報警，能夠查詢溫度歷史數和曲線進行分析，可通過手機APP查看數據和接收報警通知。同時能夠?qū)?shù)據上傳阿里云服務器，通過手機APP查看和報警。

具有ModbusRTU，ModbusTCP，CDT等多種標準協議，可以增加其他非標準協議通信模塊。



開關柜無線測溫的優點

（1）實時性：溫度采集時間間隔可以按秒級設定，保證數據的記錄、分析及時準確，為設備檢修、生產調度等提供可靠依據。

（2）安全性：獨立式等電位絕緣安裝，有效避免爬電影響，

（3）準確性：進口高精度數字式溫度傳感器，采用接觸式測溫，測量精準度可達±1℃。

（4）易用性：基于優良的操作平臺，采用模塊化設計，操作簡便。

（5）低成本高效益：可以節省人員，提高工作效率；

  在選煤廠中安裝無源無線測溫系統，為高壓及低壓配電柜的安全使用及維修提供歷史數據，并實現了柜內設備熱故障實時感知，是煤制油選煤廠又一次率先使用純國產化設備取得的突破，為后續更多設備國產化的投入增強了信心，也讓現場的電氣設備運行更加安全可靠。
