概述：

六氟化硫氣體(SF6)具有著穩定的化學性能以及極高的性價比,被廣泛應用到電力系統的高壓設備中,如SF6斷路器、SF6封閉組合器(GIS)、互感器等電力設備。隨著我國城鎮生活水平的不斷提高,對電力的需求也隨之增強。,在電力設備中引入SF6氣體不僅可以減少電力設備的體積、壓縮變電站的占地面積,而且在某種程度上還能有效提高電力設備的安全性,減少日常用電時的安全隱患。不過SF6氣體一旦泄漏對環境和大氣造成一定的負面影響,加劇大氣污染問題。電力部門針對SF6氣體在應用過程的危害問題,可以安裝六氟化硫氣體泄漏報警監測系統來實時監測六氟化硫氣體濃度的泄露,及時發現及時處理。以此保護好自然環境。

系統介紹：

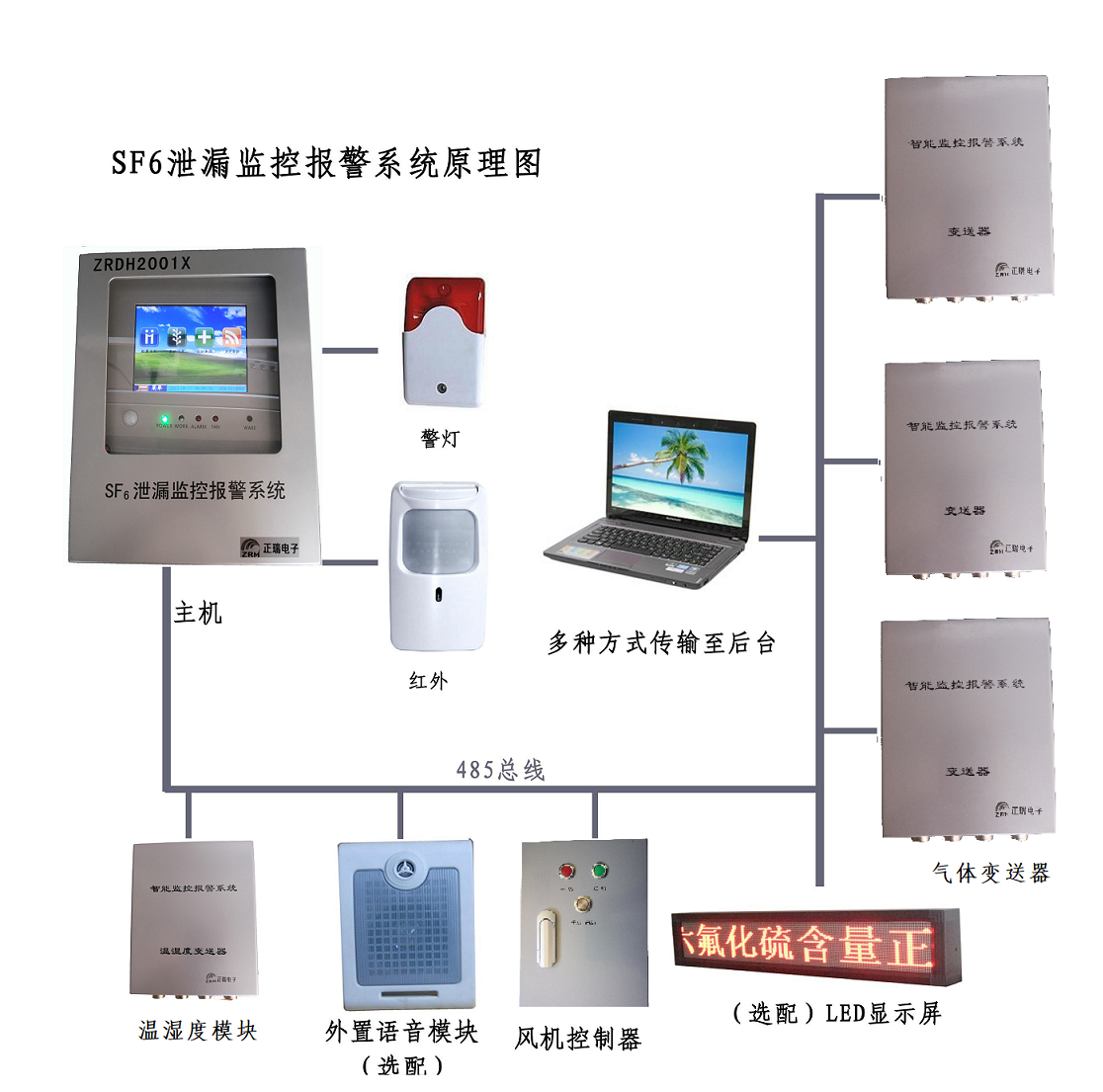

    山東正瑞 ZRDH2001X六氟化硫氣體泄漏報警監測系統主要由5部分組成，ZRDH2001X型監控主機，ZRCS-10型SF6/O2氣體變送器（具體數量根據實際使用開關室的開關數量或空間大小而定），溫濕度變送器，輔助設備（人體紅外探測器、聲光報警器），選配設備（防雨保護箱、風機控制箱、風機控制器、LED顯示屏、上位機、上位機后臺監控軟件）。系統自動記錄各種報警數據，通風設備啟動數據，可以自由設定1~1000ppmSF6告警閥值,以及自動啟動通風時間，SF6泄露超過設定告警閥值值時超標告警，氧氣含量＜18％時缺氧告警，并自動啟動通風設備以及,聲光報警器.根據用戶需要提供與遠程通信裝置的接口，實現遙控、遙測、遙信等功能。

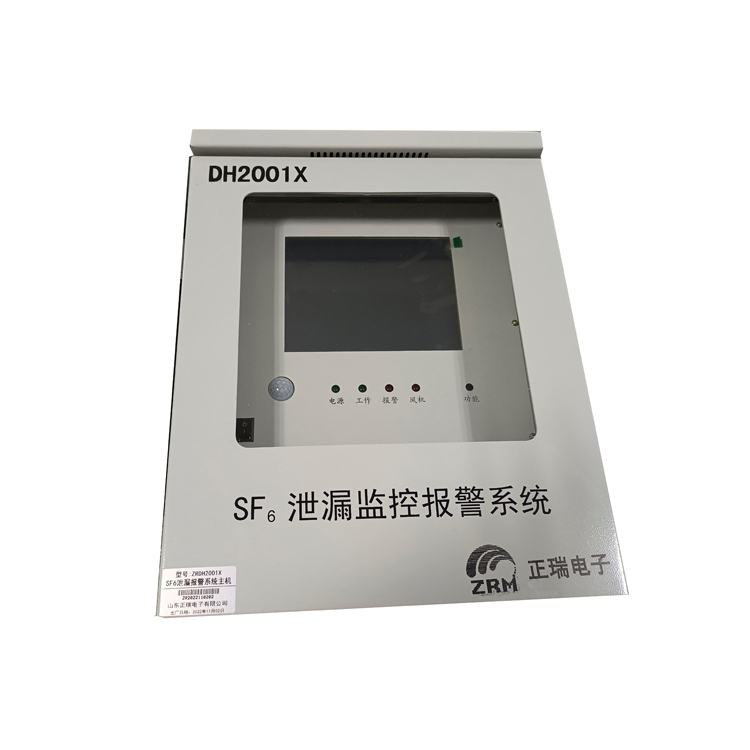

（1）ZRDH2001X型監控主機：為六氟化硫sf6氣體泄漏報警系統核心，收發、處理其他設備的相應信號。顯示變送器傳來的各種現場環境數據，發出語音，報警信號，手動啟、停通風控制系統，對系統進行基本設置，通過RS－485傳送數據給上位機。一般安裝在工作人員常用出入門外，壁掛固定，工作電源AC220V。

（2） 防雨保護箱（選配）：如果監控主機需安裝在室外，可用于放置主機與綜合信號控制箱進行防雨。一般安裝在工作人員常用出入門外，壁掛固定。

（3）SF₆、O₂雙氣變送器：

用于連續檢測環境空氣中O₂氣體含量和SF₆氣體含量，數字量輸出，總線設計，組網靈活，兼容性強。將采集到的數據經過A/D轉換后，通過RS－485總線傳送給主機。一般安裝在SF₆開關下方距地100mm處，可通過壁掛、磁鐵吸附、專用支架固定，工作電源AC220V。

SF6：采用德國先進的雙光束紅外檢測技術檢測SF6氣體濃度數值，精度能夠做到1%FS，可以長達到10年工作壽命

O2：采用德國長壽命氧氣傳感器檢測氧氣濃度數值,，保證氧氣參數精度。

（4）SF₆、O_2、溫度、濕度多功能監測裝置：用于連續檢測環境空氣中O₂氣體含量、SF₆氣體含量、溫度和濕度，將采集到的數據經過A/D轉換后，通過RS－485總線傳送給主機。一般安裝在SF₆開關下方距地100mm處，可通過壁掛、磁鐵吸附、專用支架固定，工作電源AC220V。

（5）聲光報警器：當主機判斷環境中SF₆氣體含量超標或缺氧時，接收主機報警信號發出聲、光報警。一般安裝在主機上方，專用支架壁掛固定，工作電源AC220V。

（6）人體紅外探測器：當有工作人員靠近時，發送信號給主機，使主機發出語音提示室內環境狀況。一般安裝在主機上方，專用支架壁掛固定，工作電源DC12V。

（7）風機控制箱（選配）：可按用戶指定風機路數制作，具有手動、自動轉換開關。手動時可分別啟、停各路風機，自動時接收主機信號啟、停所有風機。一般安裝在主機附近，壁掛固定。

（8）風機控制器（選配）：與現場原有通風控制系統配合，接收主機信號自動啟、停所有風機。

（9）LED顯示屏（選配）：功能基本同聲光報警器，當主機判斷環境中SF₆氣體含量超標或缺氧時，接收主機報警信號使平時顯示的“室內環境中SF₆濃度正常”轉換為“室內環境中SF₆濃度超標”。一般安裝在門外上端，壁掛固定，工作電源AC220V。



六氟化硫sf6氣體泄漏報警系統功能：

（1）超限報警泄漏時自動啟動風機排風功能；

（2）環境中O2含量檢測功能；缺氧時自動報警，自動排風；

（3）大屏幕液晶動態中文顯示，具有屏幕自動保護功能。界面友好，刷新速度快；

（4）SF6、O2氣體含量超標時，風機自動啟動功能；

（5）定時排風功能；系統可以按時段設定風機每天定時啟動和停止，以保證開關室每天都能按需要通風。

（6）報警時啟動強制排風功能；風機在停止狀態時，可按下主機“風機”鍵手動啟動風機。風機在運行15min后會自動停止，也可再次按下主機“風機”鍵，立刻手動停止。

（7）相關歷史數據存儲及檢索功能；

（8）溫度、濕度檢測、報警及顯示；

（9）聲光提示報警功能；當GIS室環境中SF6氣體含量超標或缺氧時，會發出高頻報警聲和紅色燈光閃耀。

人體紅外感應播報語音、啟動風機功能：

當作業人員要進入GIS室前，紅外感應器動作，主機會發出相應提示語音并自動啟動風機。

（10）遠程通信功能：

提供常開、常閉無源報警接點輸出。通過RS-485轉換232及其他接口與上位機通信，有專用上位機遠程監控系統軟件，也可直接提供相關Modbus通信協議實現第三方遠程自控平臺通信。

結語：

隨著我國社會及城鎮生活水平的不斷提高,社會用電量需求也不斷加大,SF6氣體憑借著其穩定的化學特性被廣泛應到電力設備中,但是一旦使用不當,不僅會對環境造成污染還會威脅人體健康,所以必須要加強對六氟化硫SF6氣體泄漏監測的研究工作,同時也要提高安全操作意識,保護好自身安全。
