柜內安全衛士，隱患提早預警——開關柜紅外測溫解決方案

     配電系統在實際運行過程中會涉及到很多電氣設備，例如：開關柜、匯控柜以及低壓配電柜等，為電力和生產企業的健康運轉提供保障。但由于金屬外殼封閉，散熱性較差，封閉于柜內的接頭、觸點和母線等極易發生老化或破損。特別的，當開關柜內熱量集中在某一個部件或區域時，處理不及時極易引起設備的燒毀或者火災。目前常用的開關柜內溫度監測方法有：示溫蠟片監測、接觸式多點溫度傳感器以及手持紅外熱像儀等，都存在一定的缺陷，無法高效可靠地保障開關柜內安全。

  山東正瑞開關柜紅外測溫解決方案，通過紅外熱成像非接觸式測溫技術實現24H在線監測，現場設備溫度實時上傳、分析，實現遠程自動檢測診斷，對可能存在的設備發熱故障進行預警。山東正瑞雙光譜熱成像攝像機自帶補光功能，無懼屏柜內黑暗環境，畫質清晰，可以對柜內溫度進行實時監控，更加及時地發現故障，可作為示溫蠟片監測、接觸式多點溫度傳感器以及手持紅外熱像儀的有效替代，降低排障不及時、不專業、不徹底的風險。

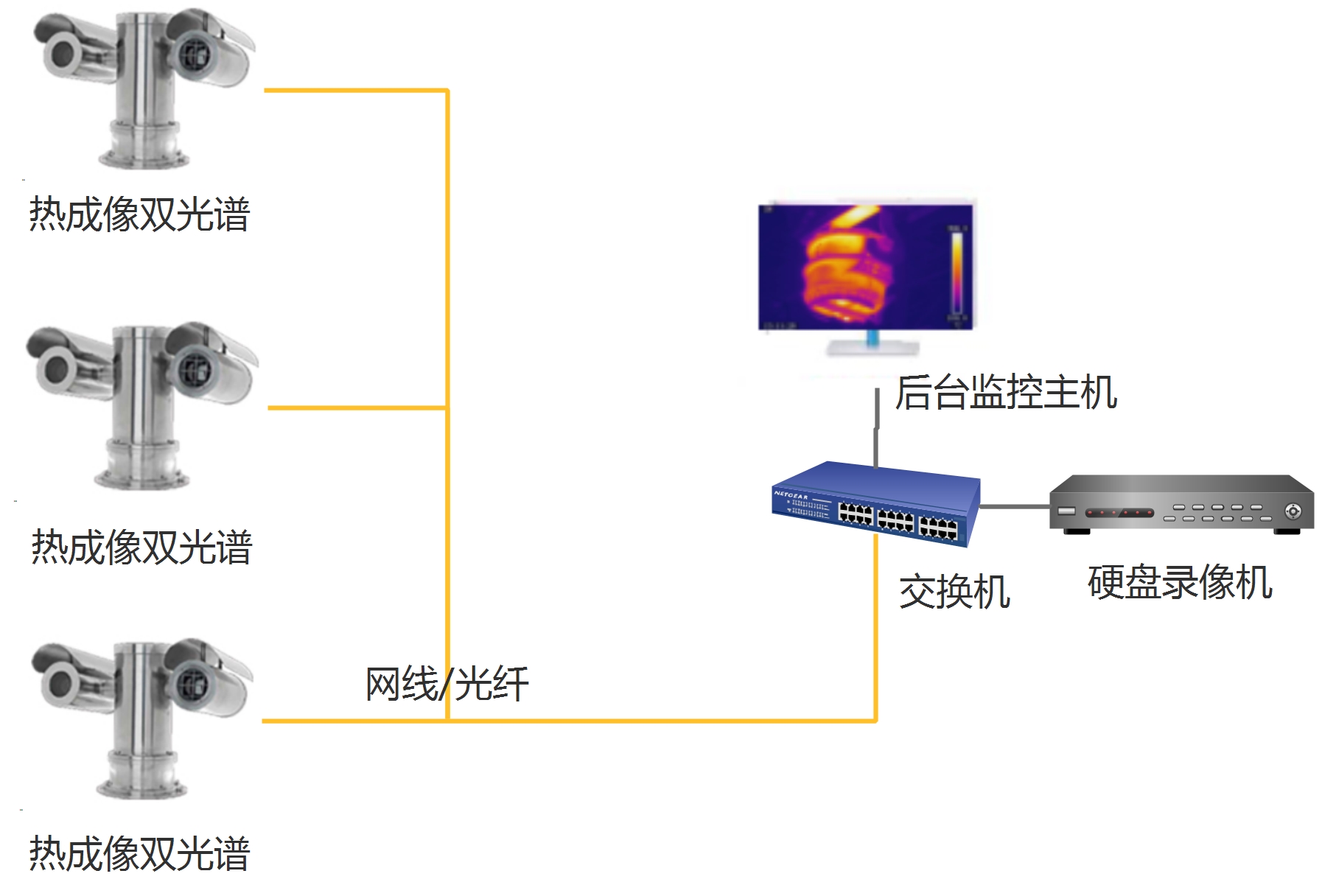

系統結構：

其系統由區域監控中心和監控前端以及傳輸網絡設備構成。

區域監控中心的功能主要包括監控管理服務器、錄像資料存儲設備以及網絡視頻集中監控系統應用軟件。監控前端部分為紅外熱成像雙光譜監測系統。

視頻、告警信息，由網絡視頻服務器壓縮編碼后，通過通信網絡，上傳到監控中心，完成實時監控，掌握站內設備運行情況。監控中心可實施對監控設備的管理、告警信息的查詢、圖像瀏覽和控制等功能。

系統具備良好的可擴展性。各功能部分采用模塊化結構，非常易于擴容、組網方便、配置靈活，并具有良好的用戶接口。

在系統加入新的區域監控時，只須建立監控前端系統并建立和監控中心的連接即可；系統各項功能和運行狀態不受擴建影響；系統具備多級組網能力以組建集團的監控網絡。

熱成像雙光譜系統主要功能

1) 紅外和可見光圖像的遠程傳輸和監視；

2) 軟件自動調用預置點改變測溫目標、測溫傳感器校正控制；

3) 實時或定時圖像和數據網絡數字傳輸及溫度計算；

4) 對監測設備進行在線溫度檢測（點、線、區域）；

5) 區域溫度計算參數設置；

6) 自動巡視（一個雙視監視器監測 2 個不同位置目標）

7) 多區域溫度比較和分析；

8) 溫度變化分析和報告；

9) 設備缺陷或故障的可視光圖像定位；

10) 監視錄像、回放、抓拍視圖；

11) 報警記錄、自動生成報警報告、報警聲光提示；

12) 報警后，火源能自動居中放大，便于火情確認；

13) 萬象變速云臺，實現了全方位無盲角監控，并做到了高精度定位；

14) 熱像儀預置位，熱像儀和可見光鏡頭均能實現預置位功能，記憶每個預置點位的視場角，當調用預置位時，鏡頭可以自動調整到記憶的視場角，避免了傳統熱像儀每次手動調整的繁瑣，提高了工作效率；

系統特點：

l  內置大口徑高靈敏度紅外熱像儀和長焦距一體化網絡高清攝像機，搭載360°一體化防爆型云臺，實現防爆要求環境的監控需求；

l  嵌入式高溫報警模塊，依靠領先的溫度報警算法，可準確地對熱源第一時間做出預警，預警等級多檔可調；

l  適用于不同場景下的熱源預警需求，適應極端惡劣環境，無懼黑夜、雨雪、煙霧等各種惡劣天氣；

l  功能和接口齊全，標準化安防接口設計，支持ONVIFGB28181協議，易于平臺接入應用領域。
