烏力吉電纜接頭無線測溫系統項目技術方案

一、項目范圍及概況

   電力是社會經濟發展的基礎，電力的快速發展也給經濟方面提供很高的上升空間，基礎是要打結實，所以規范用電就變得尤為重要，一些企業等耗電量大的場所經常承受高電壓高電流，會造成嚴重的安全隱患。

烏力吉現有的5處風電機組動力電纜在塔筒各接頭處需加裝無線測溫系統，實現主控室及集控中心的溫度 監控、預警、告警等功能。

二、   系統構成圖

無線測溫系統由無線測溫傳感器、無線測溫采集顯示主機、上機位軟件等組成。

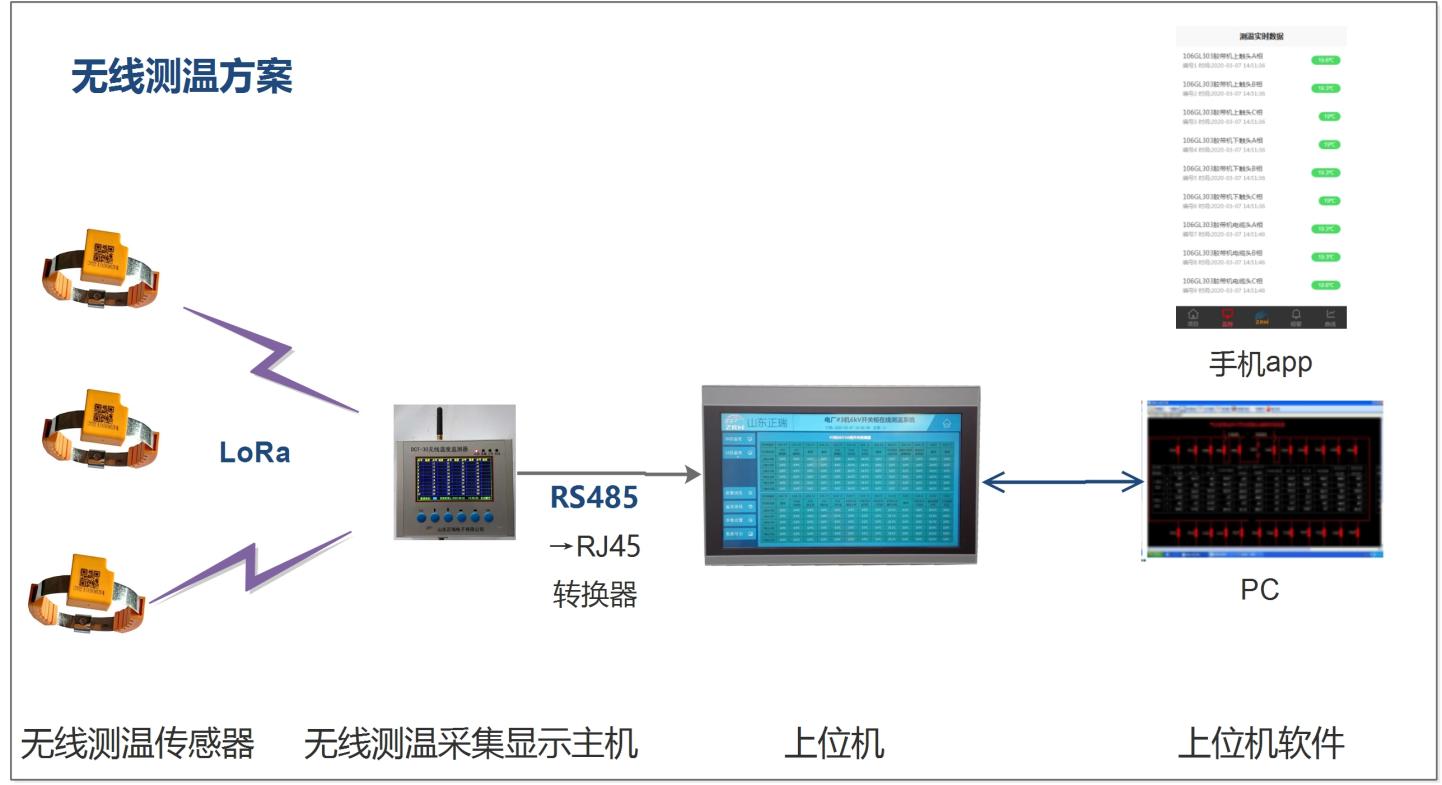

網絡結構圖如下圖所示：

三、   無線測溫裝置介紹

3.1  無線測溫采集主機

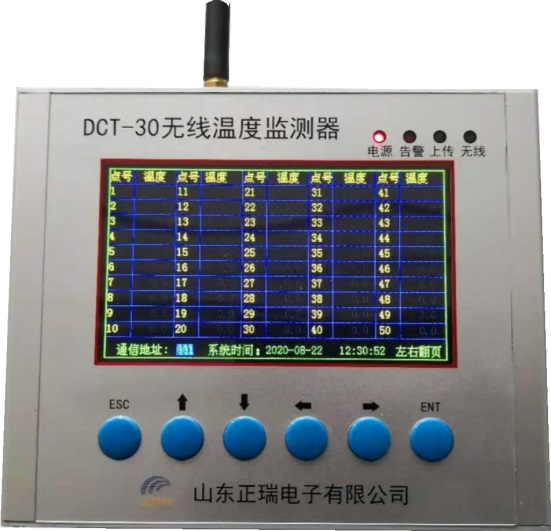

用于接收無線溫度傳感器發射的無線數字信號, 通過彩色液晶顯示屏顯示當前所測溫度。同時上傳到監控主機，使運行人員能夠對溫度進行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。

3.2 微型無線溫度傳感器

無線溫度傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過LORA傳輸到測溫采集主機。感應電源采用小CT磁飽和技術由一次電流感應出電源，將其安裝在開關柜觸頭或電纜接頭上，當通過電流保持在5A以上，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。

性能指標

所有材料及器件均采用工業級及以上等級，保證現場運行安全。

3.3  上位機電腦

顯示單元采用≥15.6英寸的觸摸屏工控機，安裝組態軟件采集顯示數據。壁掛式安裝。

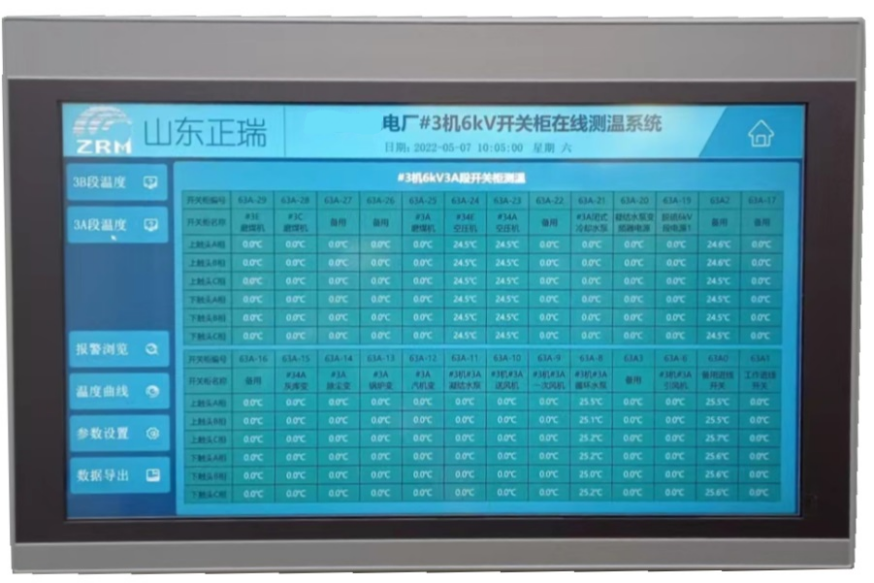

顯示單元顯示各監測點的名稱、位置、實時運行數據、歷時曲線（SOE記錄）、實時曲線、報表，并具備遠傳功能。

可顯示管理溫度點＞1000測點。

溫度異常時，顯示單元能夠即時彈出報警界面，并發出蜂鳴聲。方便地查詢有關報警信息和實時數據，及時掌握各監測點在異常運行時的運行狀態，避免惡性事故的發生。

四、  無線測溫裝置安裝

4.1 無線溫度傳感器安裝

溫度傳感器應采用CT取電的供電模式，動力電纜接頭均位于機組扭纜平臺馬鞍弧處，通過合金帶固定于被動力電纜中間接頭處，保證傳感器感溫部位與被檢測部位表面充分接觸以保證測溫效果，安裝后的電氣間隙不低于對應電壓等級的最低安全間隙。

4.2 測溫采集主機安裝

測溫采集主機安裝在機艙內的電氣控制柜或塔底平臺的（變流器+電控）一體柜內，由電控柜的 AC 220V 供電，通過 485 轉換為 RJ45，連接到機組控制柜內的交換機上，用

以接入以太網。

4.3 上位機安裝

上位機安裝在升壓站中控室，無線測溫采集主機通過 485 轉換為 RJ45，接入塔底柜以太網交換機，將溫度數據在上位機中進行顯示和存儲。

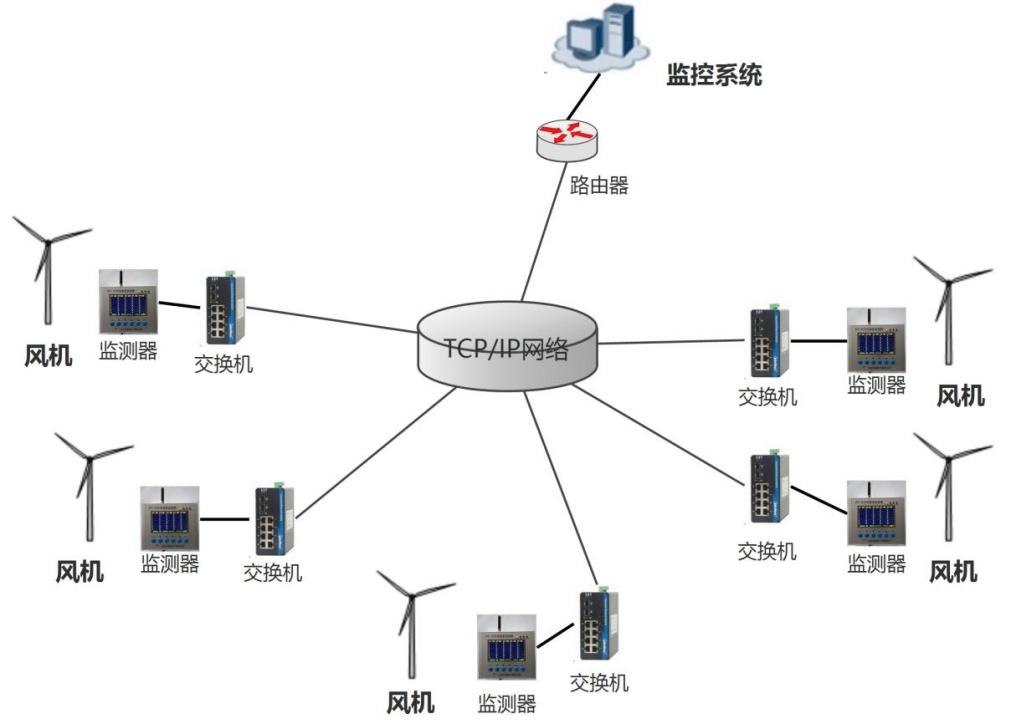

   通過以太網將現場運行的測溫系統進行組網，遠程 PC 端利用遠程監控客戶端軟件，實現測溫系統的遠程監控。

五、   主要施工部署

該系統部署實施分為四部分：

（1） 電纜測溫傳感器的安裝

需要在機組完成一次電裝后，跟據機組電纜接頭位置安裝；

（2）數據采集系統主機的安裝

需待現場完成二次電裝后，在塔底平臺進行調試及通訊；

（3） 系統調試及運行

在升壓站部署數據處理采集系統硬件，并利用機組通訊線路進行通訊和數據傳送調試

（4）數據采集及分析

待機組并網運行至少 1-2 個持續滿發工況，由系統供應商對數據進行分析，給出測試結果。

首臺安裝及調試，由測溫系統供應商派人到現場安裝調試，聯合動力人員全程跟進。

電力系統在長時間運行的過程存在著很多的問題，比如電線的絕緣老化、高壓泄露、接頭松動等等問題，它們都是引起設備發熱和溫度升高的原因，如果不及時監測出這種異常導致情況惡化就會引發短路甚至火災，山東正瑞無線測溫系統是通過無線測溫傳輸的方式來接收溫度的數據，并且通過總線傳輸到pc機后臺、手機App顯示的，實現主控室及集控中心的溫度 監控、預警、告警等功能。
